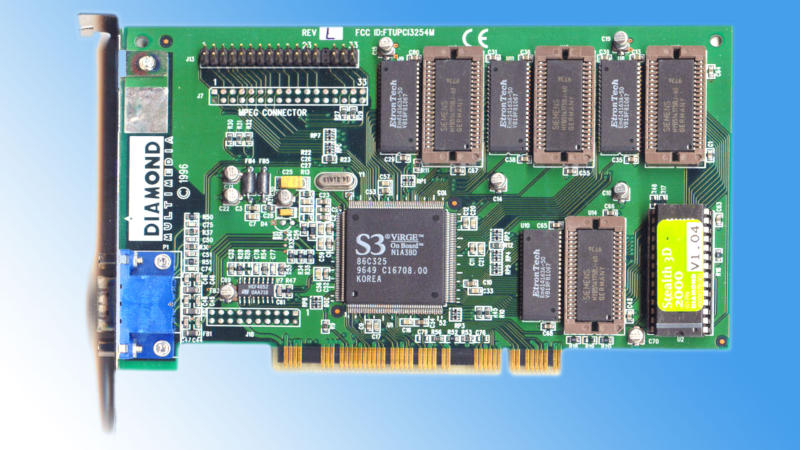

Ένθουσας άνοιξε το VBIOS της παλιάς κάρτας γραφικών S3, κάνοντας το μαύρο χρώμα πραγματικά σκοτεινό

Σύντομη περιγραφή της ειδήσεως

Η καμπάνια YouTube *Bits und Bolts* διαπίστωσε ότι στην παλιά κάρτα γραφικών S3 Virge DX 4 MB το μαύρο χρώμα εμφανιζόταν όχι ως καθαρό μαύρο, αλλά ως σκούρο γκρι. Αυτό ήταν ένα προορισμένο σχέδιο του κατασκευαστή – «ανύψωση της βαθιάς σκοτεινιάς» (pedestal bit), ώστε οι εικόνες σε CRT-μονίτες με πρότυπο NTSC να φαίνονταν πιο ήπιοι. Ο δημιουργός του βίντεο κατάφερε να αλλάξει το VBIOS και να επαναφέρει το πραγματικό μαύρο χρώμα.

1. Τι συνέβη;
- Η S3 Virge DX χρησιμοποιούσε «ανυψωμένο» επίπεδο μαύρου:

- Στο BIOS το χρώμα ορίζεται με την τιμή `0x3F`.

- Με την επαναφορά του bit σε μηδέν, η τιμή γίνεται `0x1F`, και η εικόνα φαίνεται πιο σκοτεινή.

- Αυτό γινόταν ειδικά για να μην «αποσβένονται» οι σκούροι τμήματα στα παλιά οθόνες.

2. Πώς βρήκε το πρόβλημα ο δημιουργός
1. Προετοιμασία

- Ο δημιουργός είχε ήδη εμπειρία με κάρτες γραφικών και διάβαζε συζητήσεις στην κοινότητα.

- Άνοιξε τον εντοπιστή, ώστε να βλέπει τις τιμές των καταχωρητών σε πραγματικό χρόνο.

2. Αναζήτηση του bit

- Παρακολουθούσε τους στόχους διευθύνσεων, μετατρέποντας δεκαεξαδικούς αριθμούς σε δυαδική μορφή μέσω του Windows calculator.

- Το βρέθηκε στο `0x3C4`.

- Με την αλλαγή της τιμής σε μηδέν ο φόντο γινόταν μαύρος.

3. Καθορισμός επιρροής

- Επαναφέρθηκε η αρχική τιμή, επιβεβαιώνοντας ότι ένα από τα οκτώ bits υπεύθυνε για την ανύψωση του μαύρου.

- Απομείνει να προσδιοριστεί ποιο ακριβώς bit – με μέθοδο εξαιρέσεων.

3. Επεξεργασία VBIOS
1. Εξαγωγή και τροποποίηση

- Έβγαλε το VBIOS σε αρχείο, έκανε αλλαγές χειροκίνητα.

- Στην ανάλυση του assembly εντόπισαν δύο αντιστοιχίες που υποδείκνυαν την κατάλληλη παράμετρο.

2. Αλλαγή εγγραφής

- Μετέτρεψε το `0x20` σε `0x00` – αυτό ήταν η «ανύψωση» του μαύρου.

- Μετά τη μεταβολή επαναϋπολόγισε την checksum του VBIOS:

- Παλιό checksum = `0x77`.

- Νέο checksum = `0x97`.

3. Επιστροφή εγγραφής

- Φορτώθηκε το διορθωμένο BIOS στο chip της κάρτας γραφικών, αντικαθιστώντας το αρχικό.

4. Αποτέλεσμα
Στην πρώτη εκκίνηση μετά τη προγραμματιστική αλλαγή, το μαύρο χρώμα έγινε πραγματικά μαύρο – χωρίς την σκούρα γκρι απόχρωση. Αυτό επιβεβαιώνει ότι το πρόβλημα δεν ήταν bug, αλλά μια προορισμένη λύση του κατασκευαστή για βελτίωση της οπτικής ποιότητας σε CRT-μονίτες.

Συνολικά:

- Πρόβλημα: τεχνική ανύψωση του μαύρου στην S3 Virge DX.

- Λύση: αλλαγή VBIOS, διόρθωση bit και checksum.

- Συμπέρασμα: μετά την προγραμματιστική αλλαγή η εικόνα φαίνεται πιο φυσική.
